Microstation 3D建模

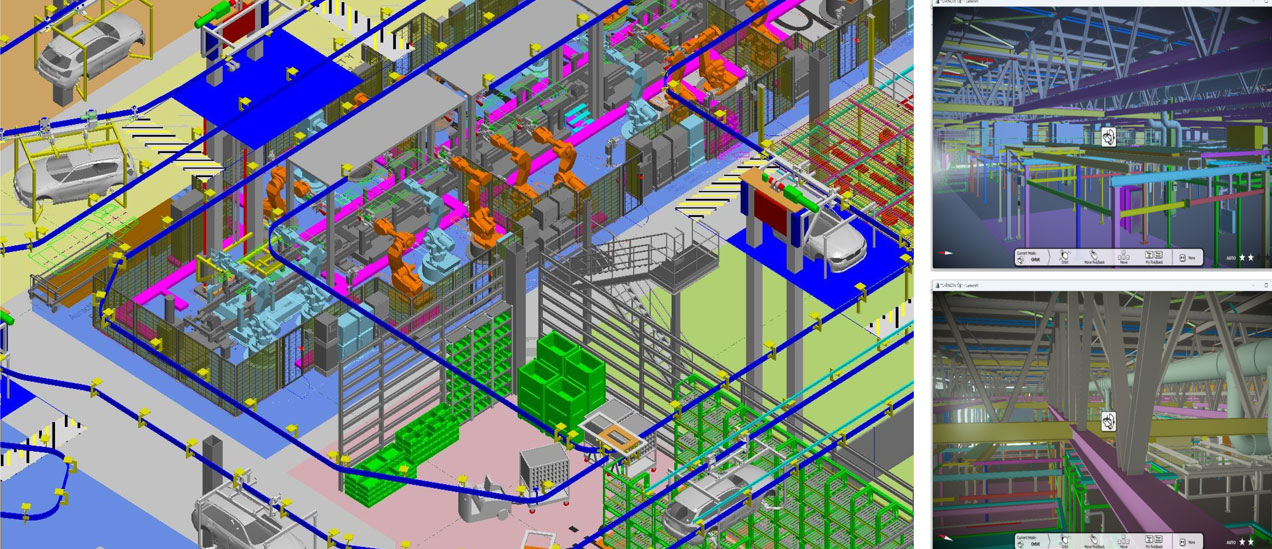

项目案例：宝马、奥迪等汽车电池生产车间，Microstation-3D建模项目

项目背景

建模过程

1. 数据收集：收集车间的建筑尺寸、设备规格、工艺流程等相关数据。例如，了解车间的长、宽、高，各生产区域的划分，以及 Pack 电池生产线上各种设备的外形尺寸、安装位置和操作空间要求等。
2. 创建基础模型：使用 Microstation 的三维基本体素绘制工具，如立方体、圆柱等，构建车间的建筑结构，包括墙壁、天花板、地面等。然后，根据设备规格，创建各类生产设备的三维模型，如电池组装线、测试设备、物料搬运机器人等，并将它们放置在相应的位置上。
3. 细节设计：对模型进行细节处理，如添加门窗、楼梯、通风管道、电气线路等。对于 Pack 电池生产过程中的关键部件，如电池模组、夹具等，也进行详细的建模，以准确反映其外观和功能。
4. 工艺流程模拟：利用 Microstation 的动画或可视化功能，模拟 Pack 电池在车间内的生产流程。通过设置物体的移动、旋转等动画效果，展示电池从原材料到成品的整个生产过程，包括上料、组装、焊接、测试、包装等环节，以便发现工艺流程中的潜在问题，如物流堵塞、设备干涉等。
5. 协同设计与审核：邀请不同专业的工程师，如机械工程师、电气工程师、工艺工程师等，在 Microstation 平台上进行协同设计和审核。各专业人员可以在同一模型中查看和修改自己负责的部分，同时及时了解其他专业的设计情况，避免设计冲突。例如，机械工程师可以检查设备的安装空间是否足够，电气工程师可以规划电缆桥架的布局，工艺工程师可以评估生产流程的合理性。
6. 渲染与可视化：对完成的 3D 模型进行渲染，添加材质、纹理、光照等效果，使其更加逼真。生成各种视角的图片和视频，为项目决策者、施工人员和运营人员提供直观的可视化展示，帮助他们更好地理解车间的布局和生产流程，便于沟通和决策。

应用效果

1. 优化布局：通过 3D 建模和工艺流程模拟，发现了原设计中存在的物流迂回和设备间距不合理的问题，对车间布局进行了优化，减少了物料搬运距离，提高了生产效率。
2. 提前发现问题：在设计阶段，各专业工程师通过协同审核，及时发现并解决了电气线路与通风管道的碰撞、设备维修空间不足等问题，避免了在施工和运营阶段出现 costly 的变更和整改。
3. 施工指导：施工人员可以根据 3D 模型进行施工交底和预演，更加准确地理解设计意图，提高施工质量和进度。例如，在安装设备时，可以提前了解设备的安装位置和周围环境，做好相应的准备工作。
4. 运营培训：为车间运营人员提供了直观的培训资料，他们可以通过查看 3D 模型和模拟视频，快速熟悉车间的布局、设备操作流程和应急疏散路线等，提高了培训效果和运营安全性。
